Всё о разработке корпусов

От идеи до серийного производства. Подробно об этапах разработки и о технологиях — факты, примеры из практики, фото. Если вам нужен корпус, обязательно прочитайте.

Андрей Востриков

Руководитель бюро инженерного дизайна Формлаб

— Изучая рунет, я не смог найти ни одной статьи, которая описывала бы ВСЕ этапы разработки и производства корпуса устройства.

Ни одной. Всё, что есть в интернете, касается лишь одного или двух аспектов этого процесса. Ну например: давайте набросаем корпус и распечатаем на 3D-принтере. Или купим типовой и насверлим в нём отверстий. Хотя на Хабре и есть пара материалов, но они тоже не так полны информацией, как могли бы быть.

Но так, чтобы были расписаны все этапы, от идеи до серийного производства, — я такого не нашёл. Поэтому решил написать своё руководство, максимально наполненное фактами, картинками и примерами.

Вы почти наверняка можете спроектировать корпус для своего устройства самостоятельно. Главное — хорошо представлять себе весь цикл, от идеи до производства.

Разработка корпуса — процесс, разбитый на несколько обязательных этапов. Это даже обсуждать не буду: проверено много раз. Даже если вы не собираетесь связываться с "большим" производством (например, если планируете делать устройство только для себя), всё равно лучше бы вам соблюдать правильную последовательность этапов.

А для сомневающихся в своих силах скажу сразу — вы точно сможете разобраться во всем этом: программное обеспечение шагнуло далеко вперёд, и сейчас не нужно тратить несколько лет, чтобы поставить себе на стол первый прототип корпуса.

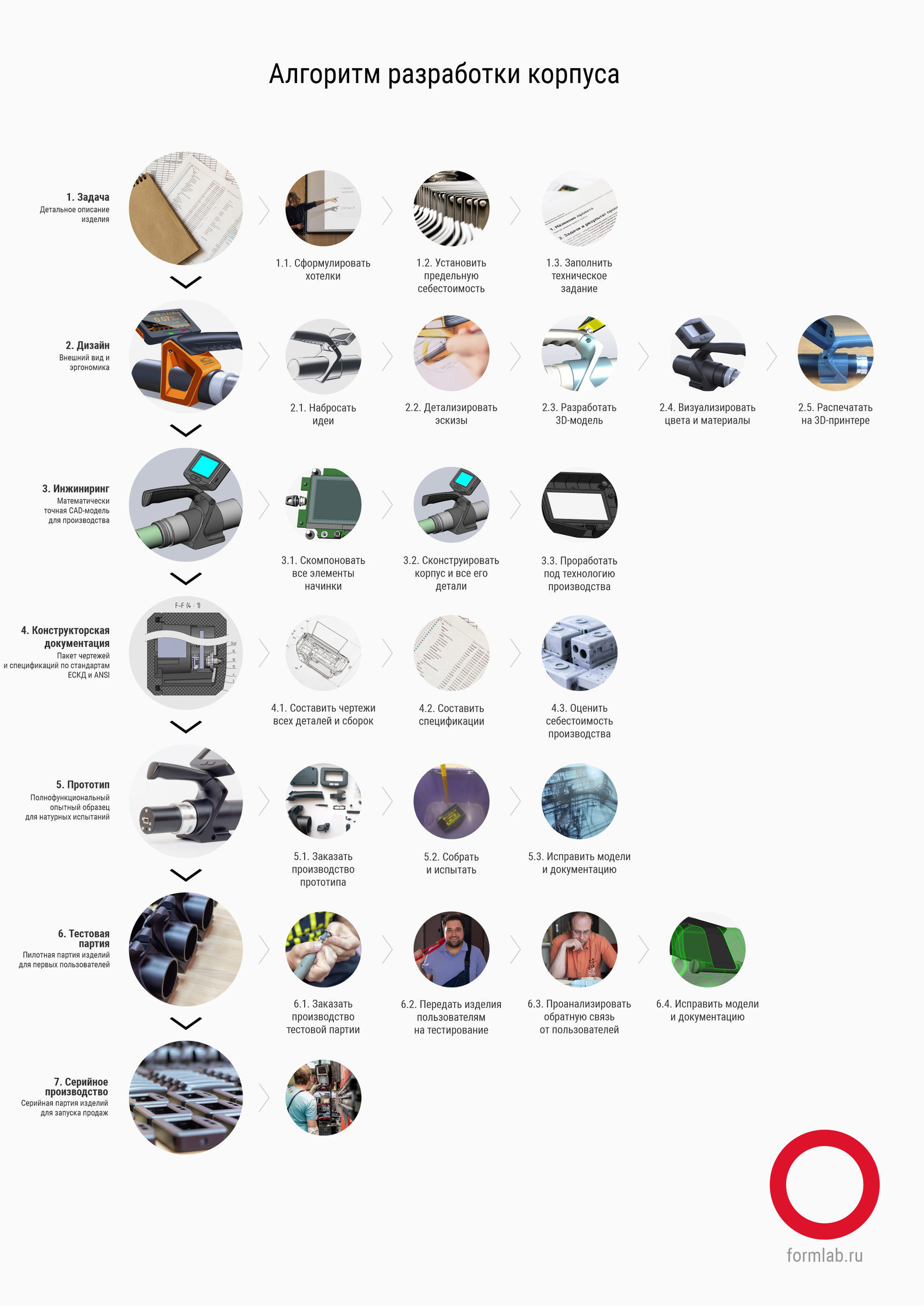

Вот схема, по которой мы пойдем:

У меня в работе есть тест, который позволяет отсеять горе-инноваторов-компилянтов. Я прошу прислать описание их идеи с формальными (численными) характеристиками. Например, идея такая-то, прибор функционировать должен столько-то и вот так-то, себестоимость примерно вот такая. Если продукт — чистый компилянт (к чайнику прикрутим вайфай + облачный сервис с блокчейном) то описания (как правило) нет и не будет: человек, скорее всего, ленится, ему надо, чтобы его выслушали, с его слов задачу описали.

Но проблема здесь даже не в лени, а в нежелании подумать над ключевыми характеристиками изделия, которые имеют непосредственное отношение к сложности будущего продукта. Не мне вам объяснять, что хоть функционал, время автономной работы, планка себестоимости (и продаж) непосредственно влияют на «железную» составляющую будущего устройства.

Именно поэтому нужно сформулировать всё, что мы хотим воплотить, и описать в документе. Даже если понятно, что это всё ещё поменяется 30 раз, да. Поэтому переходим к п.1.1.

1.1. Сформулировать хотелки

Перед началом работы по проектированию корпуса для прибора или устройства ответьте сами себе на несколько вопросов.

Для чего вам нужен корпус — что вы с ним будете делать? Использовать дома, создадите прототип для инвестора или станете продавать прибор?

Ответ на этот вопрос сразу подскажет, до какой стадии готовности нужно проектировать корпус. Ведь есть технологии, которые прощают ошибки при разработке (например, 3D-печать), а есть те, что могут погубить проект (пресс-формы, об этом далее).

Какой тираж у вашего устройства планируется в первый год?

Я понимаю, что часто чёткого ответа на этот вопрос может не быть, но хотя бы предположите. Одно устройство? Десятки, сотни или тысячи?

От ответа зависит выбор технологии производства, что, в свою очередь, сильно влияет на бюджет проекта. Подробнее — в заметке о том, как оценить корпус. А вот примеры цен на производство корпусов с разными размерами и тиражами, и изготовленных по различным технологиям.

Насколько для корпуса важен дизайн?

Все мы любим красивые и удобные вещи. Но так ли важен дизайн для начала реализации проекта? Подробнее об этом — вот в этой заметке (часть 1, часть 2).

В каких условиях будет работать прибор или устройство?

В обычных, при комнатной температуре? А если на улице под снегом?

Кто ваши конкуренты?
Если вы на этот вопрос ответили, что конкурентов нет, то тут что-то не так: вы либо поленились искать, либо в принципе неправильно оцениваете реальную потребность вашего клиента и то, как её решает ваш продукт (темы немного касаюсь здесь).

Ответы на все эти вопросы лягут в основу технического задания.

В каких случаях можно справиться с проектированием самому, а когда уже нужно звать профессионалов? О выборе подрядчика — в этой статье.

1.2. Установить планку себестоимости и тираж

Очень важный пункт. О максимальной себестоимости изделия поначалу мало кто думает. Чем быстрее будет она понятна (хотя бы на уровне начинка + корпус), тем скорее проект завершится, и тем меньше будет блужданий и итераций.

Если данных совсем нет, можно глянуть на конкурентов. Берём средневзвешенного прямого конкурента, смотрим продажную цену его продукта, делим её на три части: себестоимость + маркетинг + маржа.

Вот в этой планке себестоимости нам и придется крутиться. И подчеркну — неважно, насколько эта оценка точна, главное — порядок затрат на одно изделие, который потом окажет влияние на всё: какой тираж лучше планировать, какие компоненты использовать и насколько велики будут стартовые затраты.

Для сомневающихся в своих силах скажу сразу, что вы точно сможете разобраться во всем этом: программное обеспечение шагнуло далеко вперёд, и сейчас не нужно тратить несколько лет, чтобы поставить себе на стол первый прототип корпуса. Если корпус простой, а вы делаете всё правильно (по нашей инструкции), скорее всего, путь от идеи до прототипа займёт всего несколько дней.

Хозяйке на заметку: даже если вы выпускаете изделие тиражом меньше, чем у конкурентов, получить цену ниже, чем у них, не получится. Те стартовые затраты, которые они уже несколько лет отбивают, вам только предстоят.

1.3. Заполнить техническое задание

Всю информацию, которую мы собрали выше, нужно внести в техническое задание. Его форма зависит только от вас — пишите так, как считаете нужным. Ну или качайте наш шаблон с инструкцией по заполнению, в архиве есть даже пара "живых" примеров.

В следующем письме вы узнаете о том, какая технология прототипирования корпуса для вас будет самой лучшей (и самой правильной).
